Valvbro
| Language: | Svenska |
|---|---|
| Description: | Förr i världen - före stål och betong - så användes valvkonstruktioner för att bygga kraftiga konstruktioner, t ex broar. Valvkonstruktioner stabiliseras genom att tyngden från konstruktionen orsaker kraftiga tryckkrafter utefter valvet. Detta orsakar en stor friktion eftersom friktionskraften beror på kraften med vilken ett föremål pressas mot underlaget. Friktionskraften blir så stor att valvblocken inte kan glida och konstruktionen blir stabil.
I den här övningen utforskar eleven hur en bro kan byggas med valvkonstruktionen. Bron byggs så att en bil kan köra över den. |
| Target: | Key Stage 3, Key Stage 4 |
| Category: | Exercise, Laboratory |
| Discipline: | Friction |
| Learning objectives: |
|
| In class: | Låt eleverna läsa om några exempel på antika valkkonstruktioner, t ex gamla broar eller takkonstruktioner. Fundera på hur stora byggstenar som kan vara riumligt att använda. Låt eleverna fundera på hur man kan designa en bro med hjälp av mindre byggstenar utan att använda betong eller spik.
Låt eleverna bygga konstruktioner i Algodoo med olika former och material. Vilka slutsatser kan man dra när det gäller form och material? Hjälp eleverna genom att ställa frågor som leder dom vidare. Uppmuntra eleverna att följa processen "Skapa - Förutsäg - Växelverka - Utvärdera". Följ upp elevernas arbeten gemensamt i klassen. |
Steps in Algodoo
Bygg en scen
Börja med en ny scen och skapa ett antal byggstenar. Experimentera med olika former och material. materials (mass density and friction). Med kniven går det lättare att skapa former som passar i konstruktionen.
Se exempelscenerna för tips på utformning.
Gör en förutsägelse
Vilken form och vilket material behövs för att bron ska bli stabil?

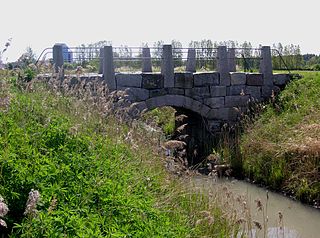

Göta landsväg, rekonstruerad stenvalvsbro på Årstafältet.
Foto: Holger Ellgard
Kör och växelverka
Kör simuleringen och se om konstruktionen fungerar. Skapa en bil och låt den köra över bron.
Hur stabil är bron? Testa med en last.
Utvärdera
Utvärdera din konstruktion:
- Vilka former och material fungerade bäst? Varför?
- Vilka mekanismer ligger bakom stabiliteten? Slå på kraftvisualiseringen och se vilka krafter som växelverkar.
- Kan konstruktionen förbättras ytterligare? Hur?
Fler övningar
Andra övningar med broar.
